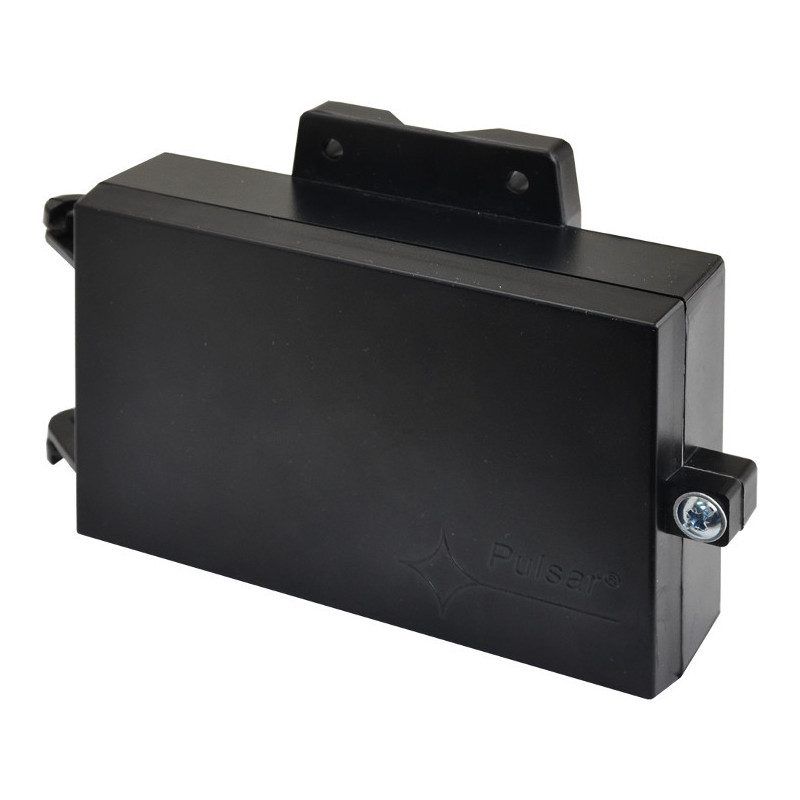

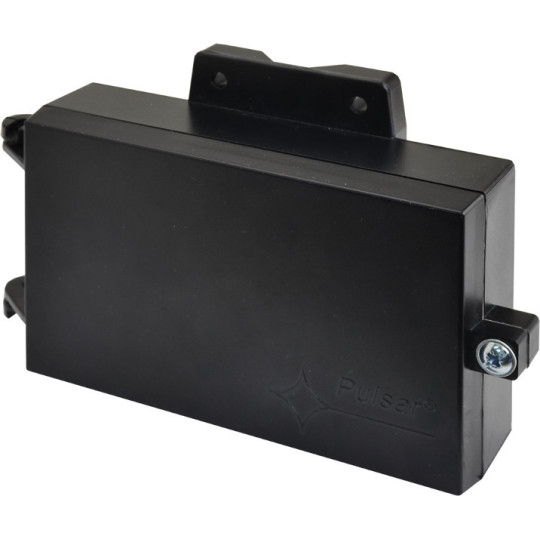

MODUŁ BEZPIECZNIKOWY W OBUDOWIE Pulsar AWZ592

Przeznaczenie

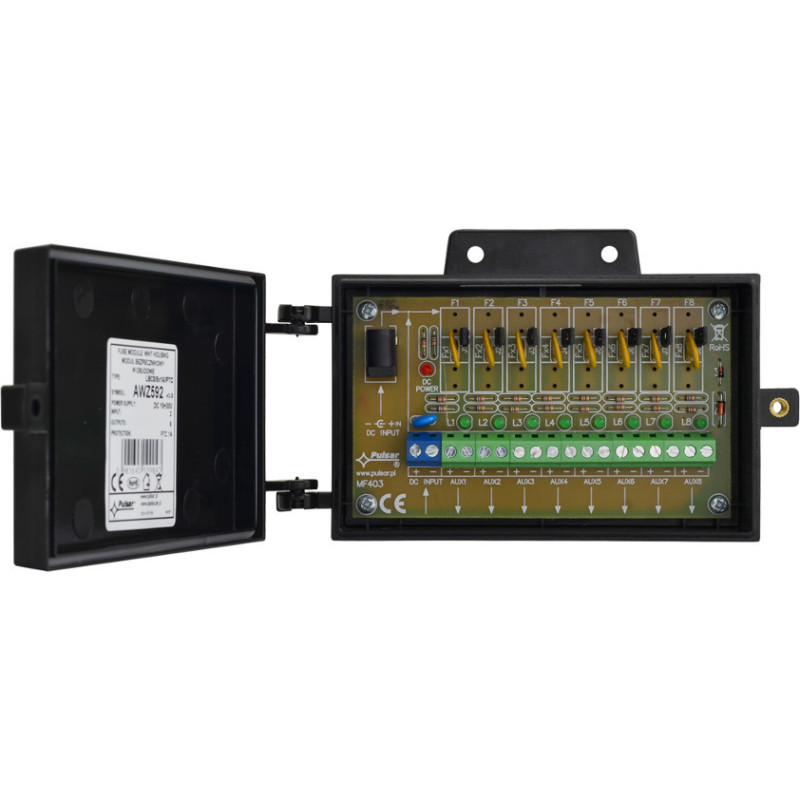

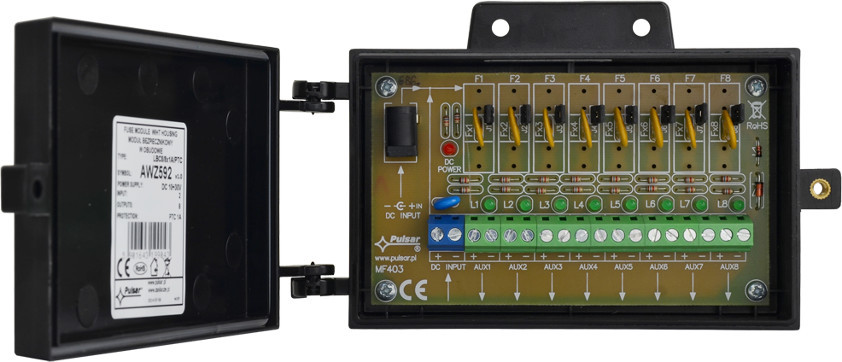

Moduł bezpiecznikowy LBC8 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz osiem niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 1A wyjść zasilania AUX1 ÷ AUX8. Moduł wyposażony jest w zworki J1 ÷ J8 odłączające zasilanie wyjść AUX1 ÷ AUX8 (zacisk „+”). Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.

Specyfikacja

• Napięcie zasilania: 10V ÷ 30V DC
• Pobór prądu: 8 mA ÷ 70 mA @ UIN = 10V ÷ 30V DC
• Ilość wejść zasilania: 2 - gniazdo DC 5,5/2,1 lub złącze śrubowe
• Ilość wyjść zasilania: 8 (zaciski AUX)
• Zabezpieczenia: - przeciwzwarciowe SCP * - przeciążeniowe OLP - przepięciowe - 8 x 1A PTC - 8 x 1A PTC - warystor
• Sygnalizacja optyczna: Dioda LED czerwona – obecność napięcia zasilania DC Diody LED zielone L1 ÷ L8 – stan wyjść AUX1 ÷ AUX8
• Warunki pracy: II klasa środowiskowa, -10°C ÷40°C
• Wymiary: 126 x 78+16 x 42 (WxHxD) [mm] (+/-2)
• Mocowanie: Wkręty montażowe x2 (otwory Ø4mm)
• Złącza: - wyjścia zasilania - wejścia zasilania - złącza śrubowe Ф0,51÷2,05 (AWG 24-12) - gniazdo DC 5,5/2,1 - złącze śrubowe Ф0,51÷2,05 (AWG 24-12)
• Waga netto/brutto: 0,16kg / 0,23kg
• Deklaracje, gwarancja CE, RoHS,: 2 lata od daty produkcji
• * Zastosowanie zasilacza o zbyt małej wydajności prądowej może spowodować (w przypadku zwarcia jednego z wyjść modułu) chwilowy zanik napięcia na pozostałych.:
