Przeznaczenie

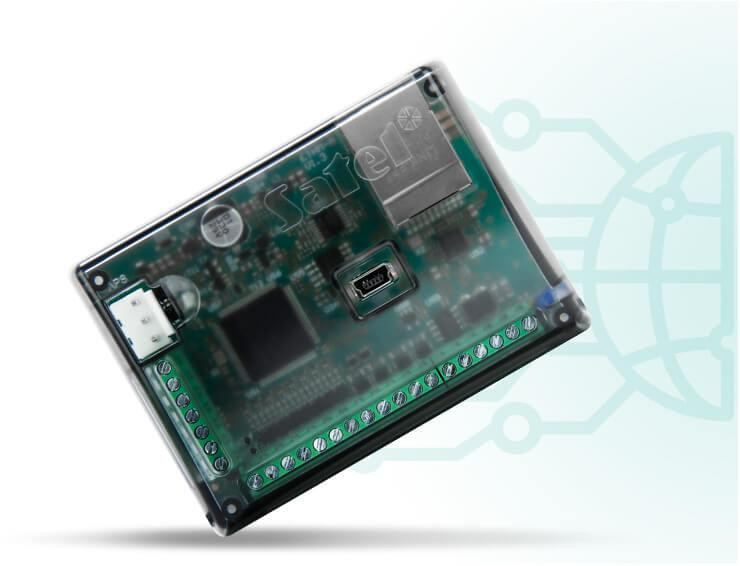

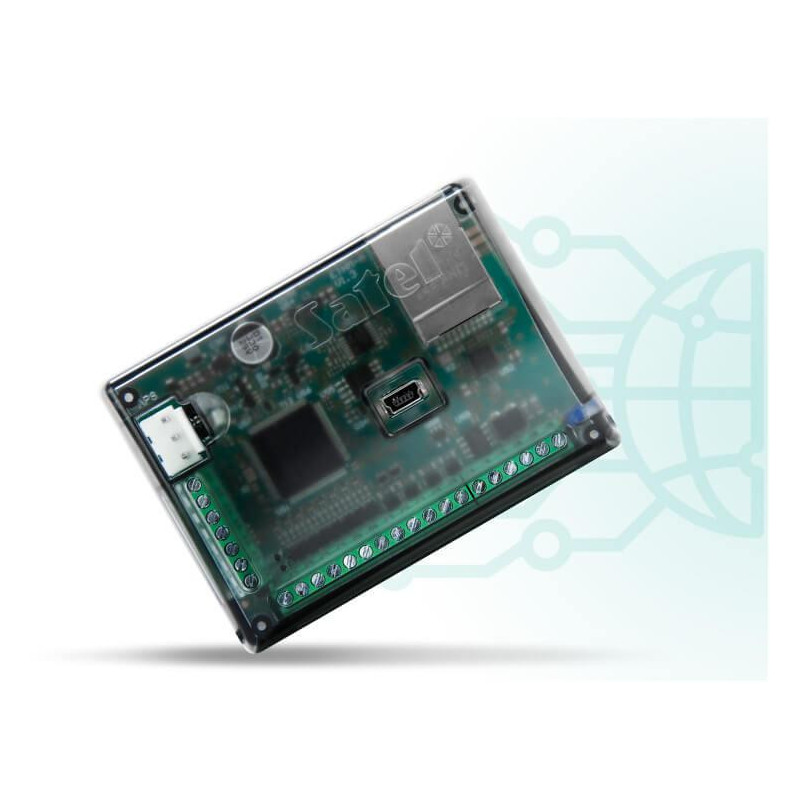

ETHM-A to uniwersalny moduł monitorujący umożliwiający przesyłanie informacji przez sieć Ethernet.. Dzięki temu, że moduł może pracować w sieci lokalnej, nie ma konieczności przekierowywania przesyłanych danych przez Internet czy tworzenia bazy danych. Wszystko pozostaje w sieci lokalnej, która chroniona jest przez zaporę sieciową (firewall). ETHM-A nie generuje dodatkowych kosztów związanych z kartą SIM czy abonamentem telefonicznym tak jak w przypadku innych modułów komunikacyjnych GSM.
Moduł znajdzie zastosowanie w wielu już istniejących, jak i nowo budowanych instalacjach, umożliwiając monitorowanie urządzeń i przesyłanie informacji o zdarzeniach w systemie lub zgromadzonych danych.
Charakterystyka ETHM-A
ETHM-A to uniwersalny moduł monitorujący, który może pracować autonomicznie, w ramach systemu sygnalizacji włamania i napadu lub w systemach automatyki. Moduł umożliwia przesyłanie informacji po sieci Ethernet.

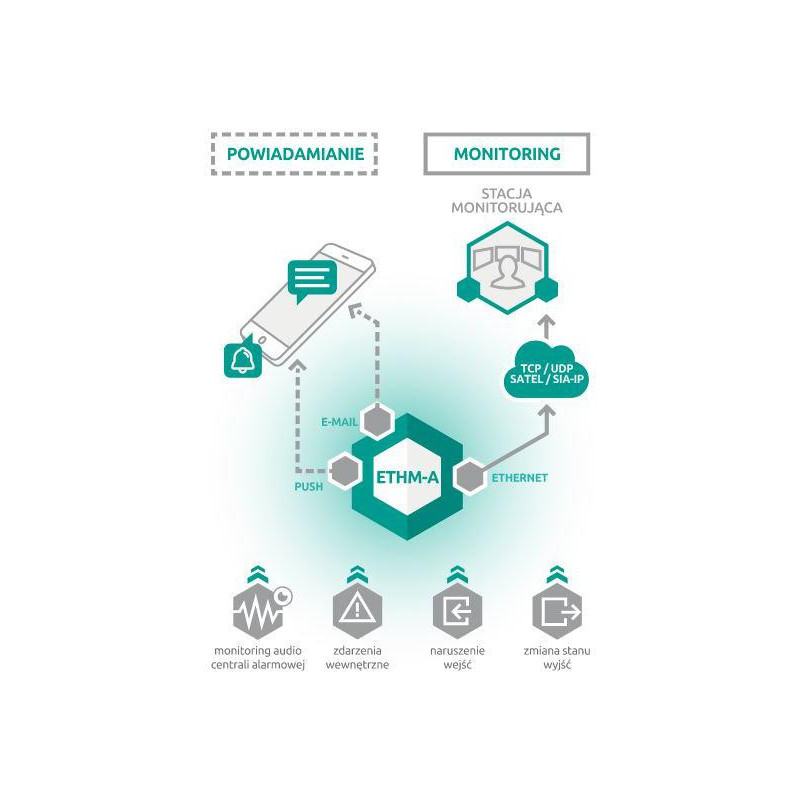

W systemach alarmowych moduł ten może służyć do realizacji monitoringu, współpracując z dowolną centralą alarmową, podłączoną do modułu za pomocą jej dialera. ETHM-A można także połączyć z centralą, używając odpowiednio skonfigurowanych wyjść centrali podłączonych do wejść modułu.

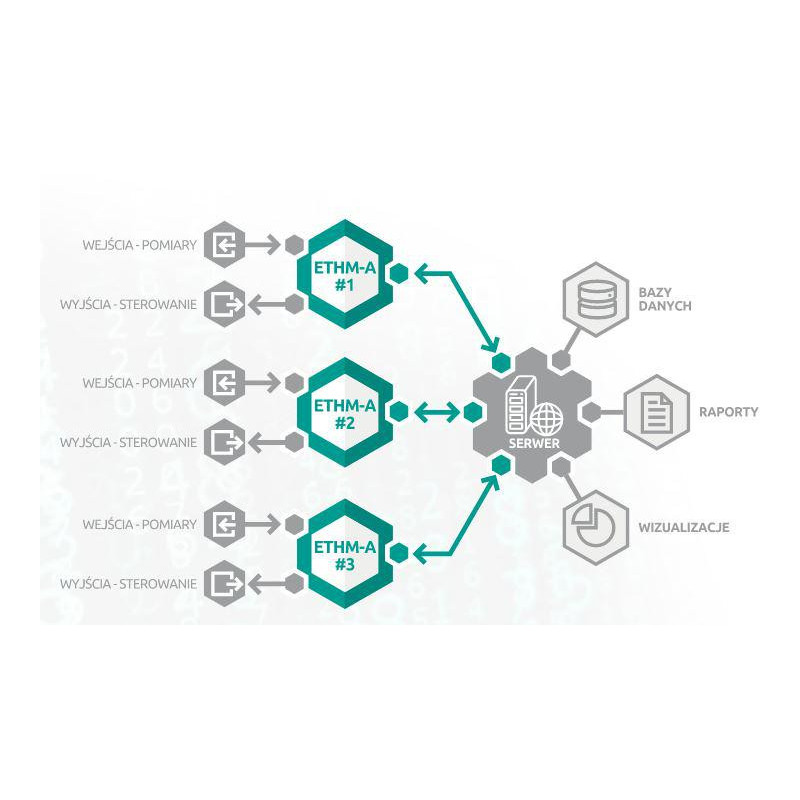

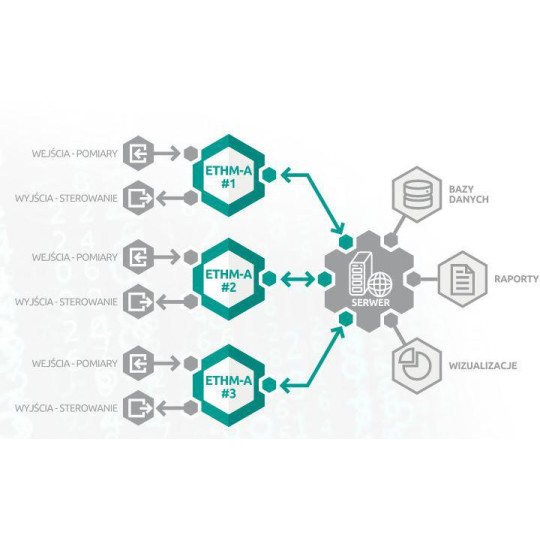

ETHM-A posiada 8 wejść, które można zaprogramować jako NO, NC lub analogowe do pracy z urządzeniami wyposażonymi w wyjścia NO lub NC czy czujnikami analogowymi lub przetwornikami cyfrowo-analogowymi. Dodatkowo wyposażony jest w magistralę cyfrowych czujników typu 1-Wire. Umożliwia to podłączenie aż 8 detektorów (np. temperatury) przy maksymalnej długości magistrali do 30 m. Dzięki temu moduł może gromadzić i przesyłać w ramach IoT różnego typu dane, np. aktualną temperaturę, stopień wilgotności i inne. ETHM-A może także przekazywać do stacji monitorującej zdarzenia, które miały miejsce w systemie alarmowym (np. załączenie czuwania, alarm i inne).

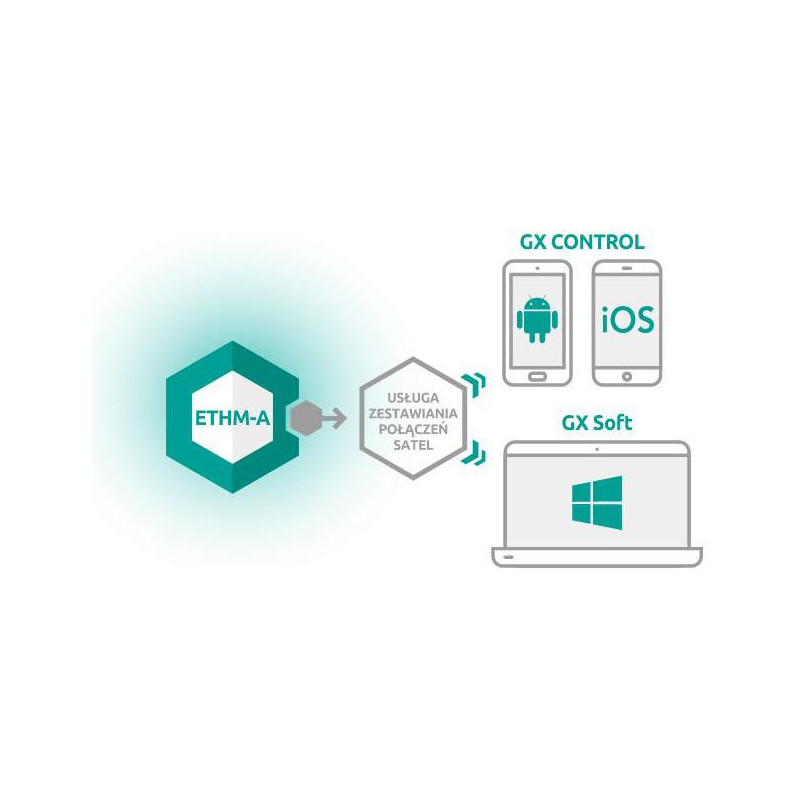

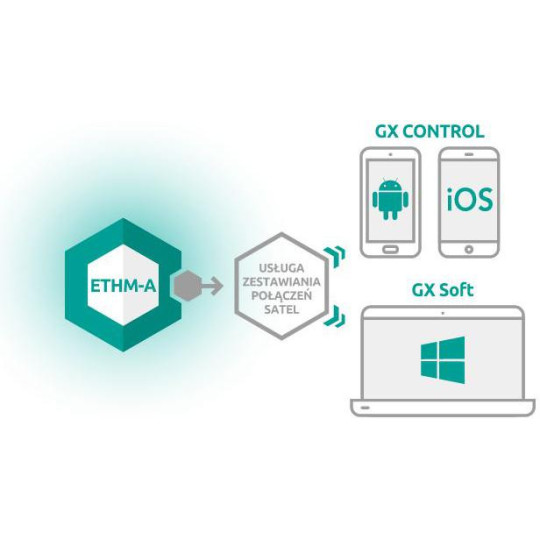

ETHM-A posiada 4 wyjścia tranzystorowe (OC). Można nimi sterować zdalnie, np. korzystając z aplikacji mobilnej GX CONTROL, komputera z zainstalowanym oprogramowaniem GX Soft lub w ramach IoT.
Moduł umożliwia także wysyłkę powiadomień za pomocą komunikatów PUSH na urządzenia mobilne z zainstalowaną aplikacją GX CONTROL oraz poprzez wiadomości e-mail.

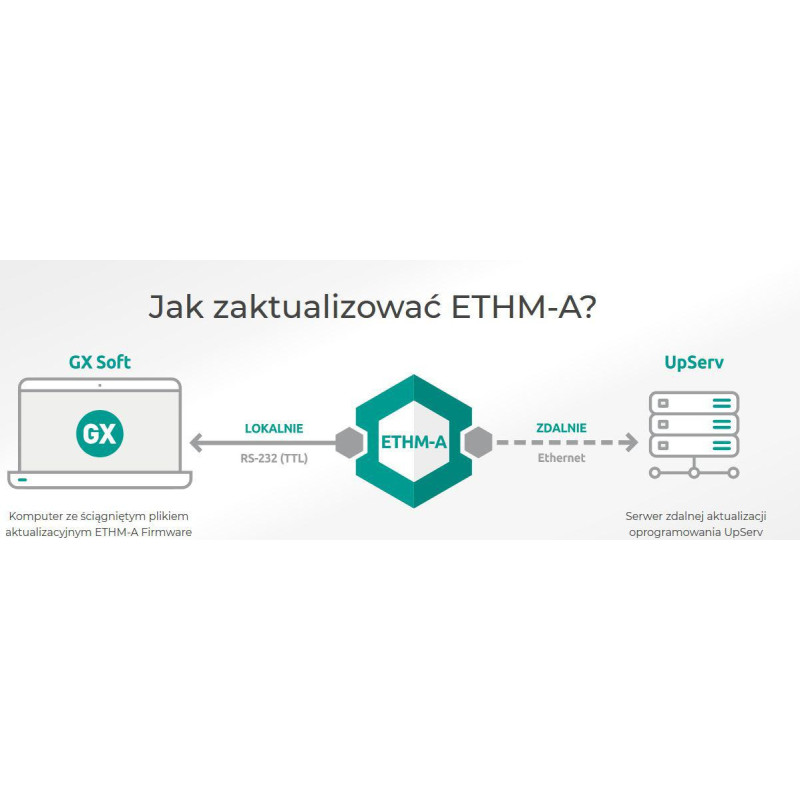

Programowanie i konfiguracja odbywa się na komputerze z zainstalowanym programem GX Soft. Połączenie modułu z programem odbywa się lokalnie (RS-232 (TTL)) lub zdalnie (Ethernet). Oprogramowanie sprzętowe ETHM-A może być aktualizowane zdalnie dzięki współpracy z programem UpServ.
- konwersja monitoringu audio (SIA/DTMF/impulsowy)
- powiadamianie: PUSH/E-mail
- 8 programowalnych wejść (NO/NC/analogowe)
- magistrala cyfrowych czujników 1-Wire (do 8 czujników)
- możliwość konfiguracji reakcji na przekroczenie zaprogramowanych wartości progowych:
- na wejściach analogowych
- z czujników 1-Wire
- 4 wyjścia typu OC sterowane:
- zdalnie za pomocą aplikacji mobilnej GX CONTROL
- lokalnie/zdalnie za pomocą programu GX Soft
- zdalnie w ramach IoT
- lokalnie za pomocą 8 wejść modułu
- obsługa otwartych protokołów komunikacyjnych:
- MQTT
- JSON
- JSON/HTTP
- konfiguracja ustawień modułu za pomocą programu GX Soft:
- lokalnie poprzez RS-232 (TTL)
- zdalnie przez Ethernet
- współpraca z aplikacją mobilną GX CONTROL
- możliwość zdalnej aktualizacji oprogramowania sprzętowego (firmware) przez UpServ
Specyfikacja techniczna
| Liczba wejść | 8 |
| Liczba wyjść (typ OC) | 4 |
| Napięcie zasilania | 12 V DC ±15% |
| Pobór prądu w stanie gotowości | 60 mA |
| Maksymalny pobór prądu | 80 mA |
| Maksymalne dopuszczalne napięcie na wejściu AC | 25 V AC |
| Wyjścia (typ OC) | 50 mA / 12 V DC |
| Klasa środowiskowa wg EN50130-5 | || |
| Zakres temperatur pracy | -10..+55°C |
| Maksymalna wilgotność | 93±3% |
| Wymiary obudowy | 83 x 60 x 26 mm |
| Waga | 76 g |
