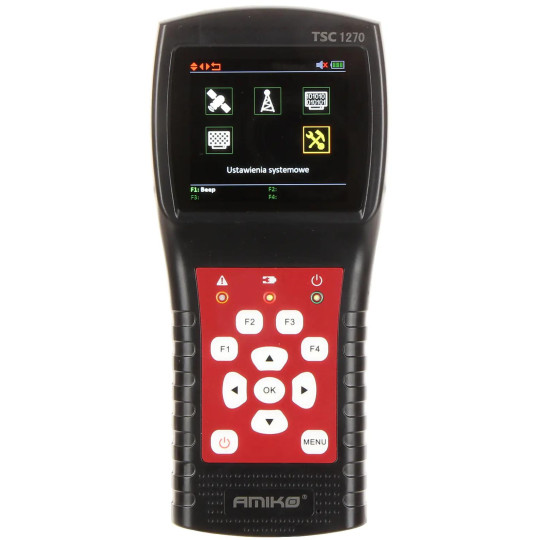

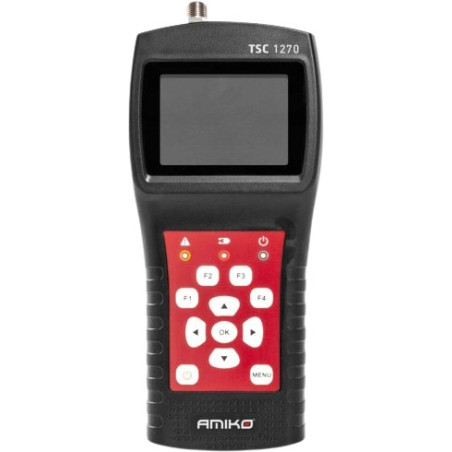

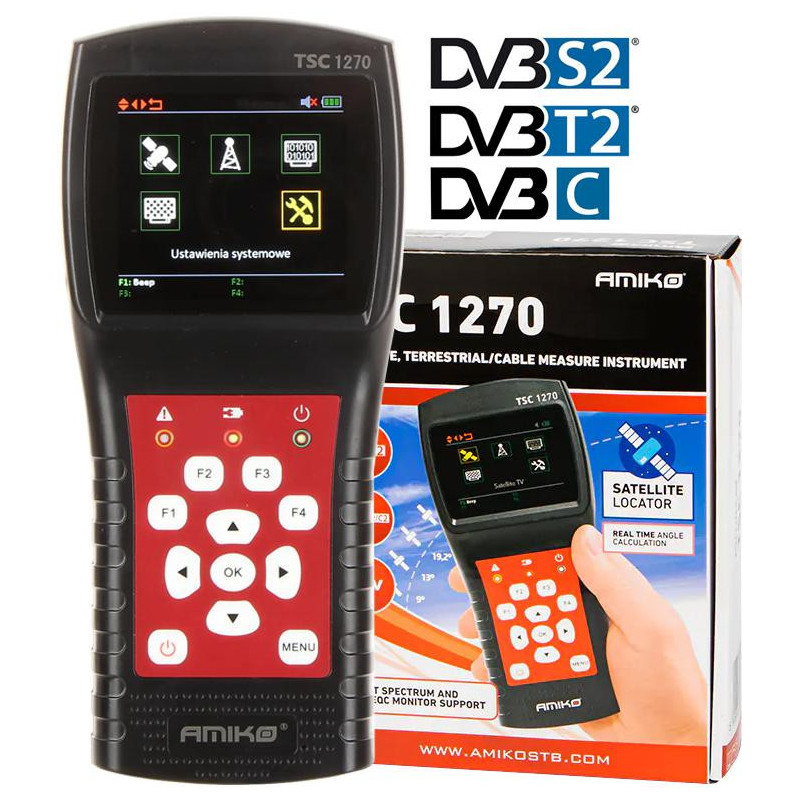

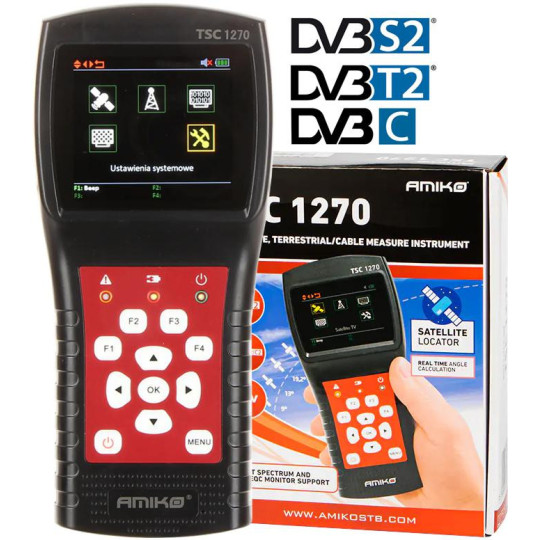

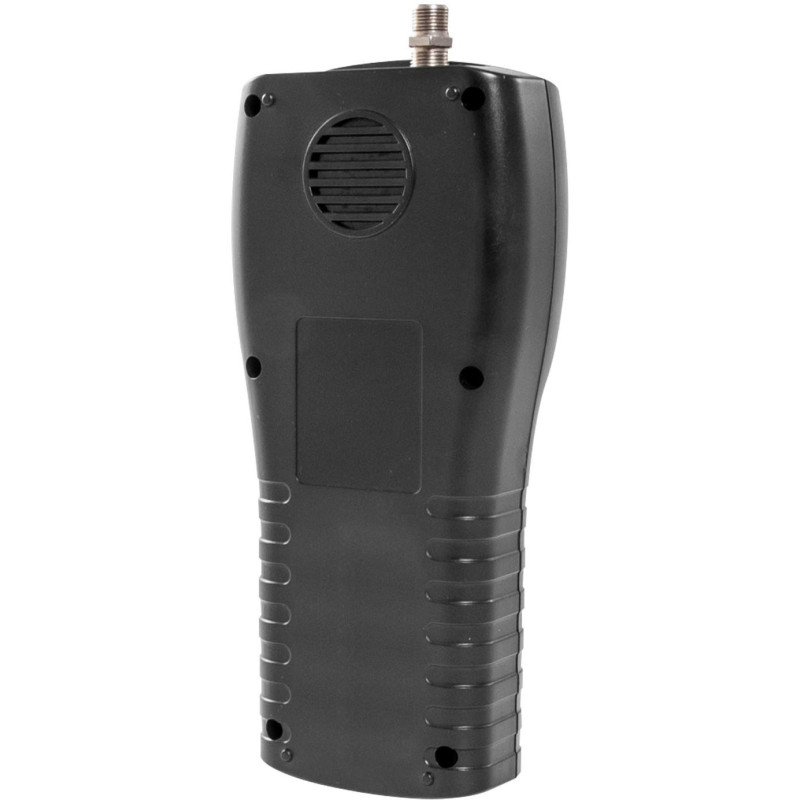

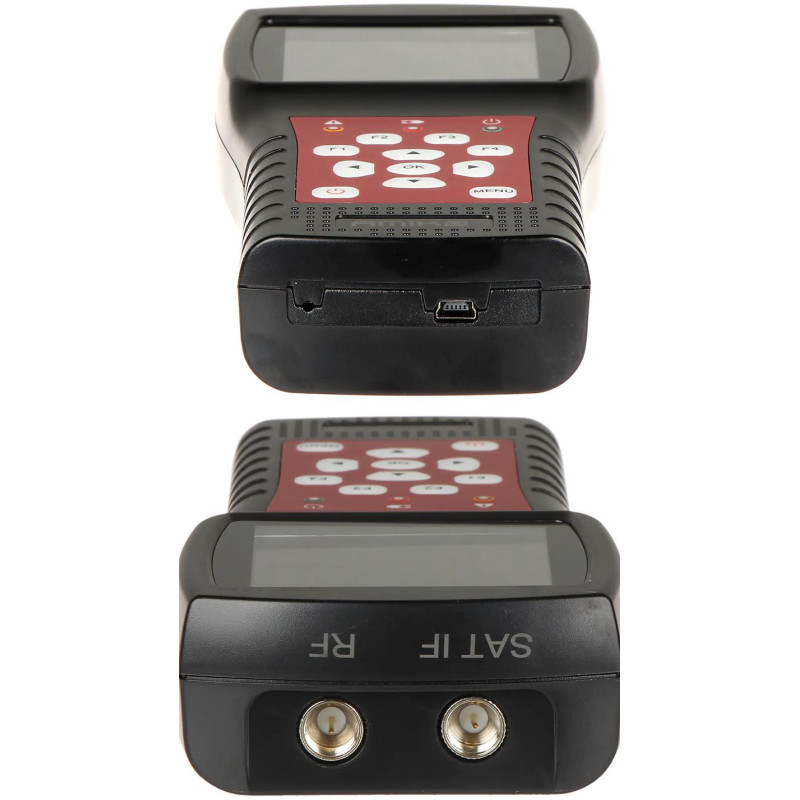

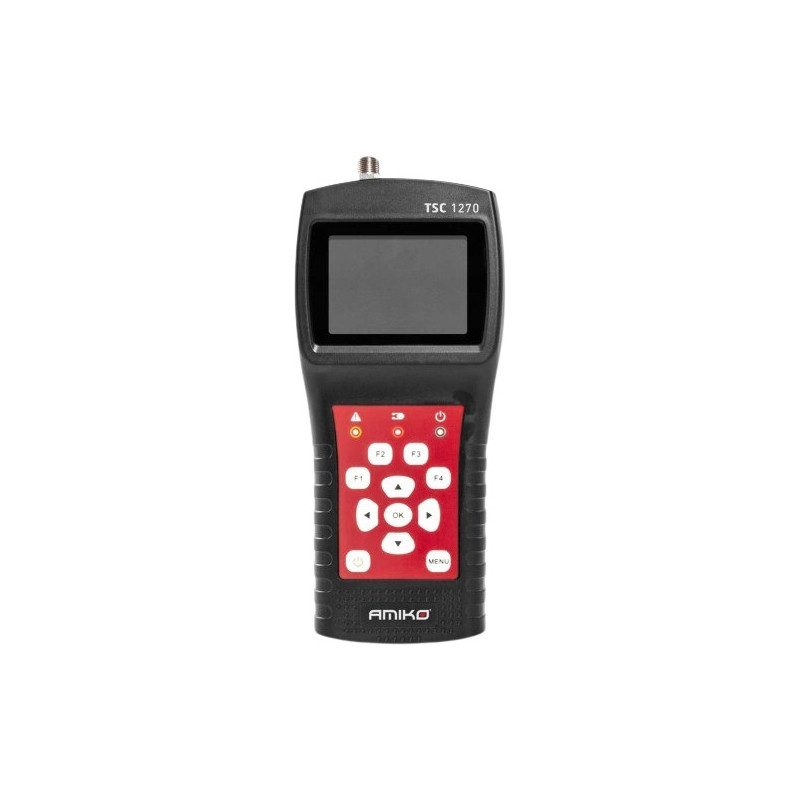

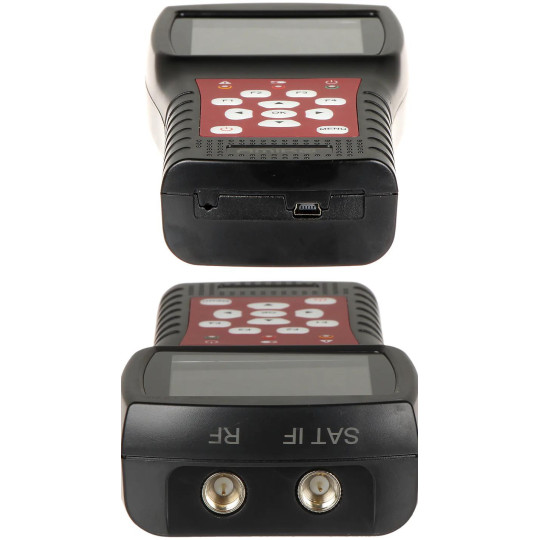

Miernik Combo AMIKO TSC-1270 (S2+T2/C)

Przeznaczenie

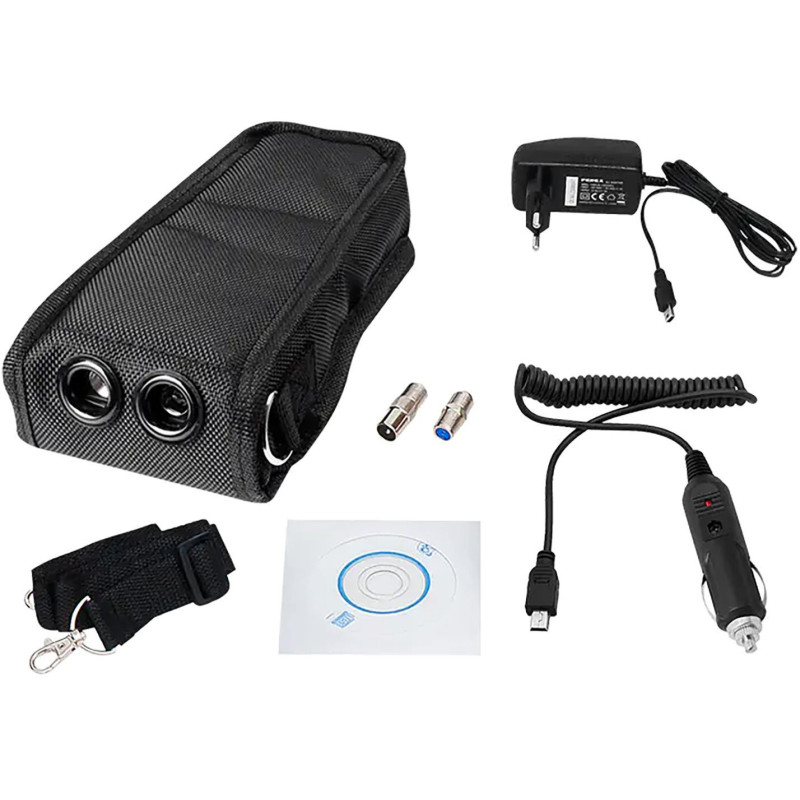

Miernik służy do pomiaru sygnału naziemnego i satelitarnego i kablowego- DVB-S/S2, DVB-T/T2, DVB-C. Miernik posiada wbudowany kolorowy wyświetlacz o przekątnej 2,7 cala (6,85 cm), który ułatwia pracę przy słabym oświetleniu. Dzięki przejrzystej strukturze menu wykonywanie pomiarów jest bardzo proste. Wbudowany akumulator zasilający zapewnia czas ciągłej pracy do 3 godzin. W zestawie znajduje się pokrowiec chroniący urządzenie przed warunkami atmosferycznymi.

Specyfikacja techniczna

DVB-T

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 VBER: 1E-7 – 1E-3
• Zakres częstotliwości: 42-1005MHz
• Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
• Pasmo: 6 MHz, 7 MHz, 8MHz
• Konstelacja: QAM, 16QAM, 64QAM

DVB-T2

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
• Zakres częstotliwości: 42-1005MHz
• Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
• Pasmo: 6 MHz, 7 MHz, 8MHz
• Konstelacja: QAM, 16QAM, 64QAM, 256QAM

DVB-S

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 CBER: 1E-7 – 1E-3
• Zakres częstotliwości: 950-2150MHz
• Poziom wyjściowy: 35-100 dBmV, +/- 3dB MER 0-20dB, +/- 0.5 dB
• Konstelacja: QPSK

DVB-S2

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
• Zakres częstotliwości: 950-2150MHz
• Poziom wyjściowy: 35-100 dBmV, +/- 2dB MER 0-20dB, +/- 0.5 dB
• Konstelacja: QPSK, 8PSK, 16APSK, 32APSK

DVB-C

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 CBER: 1E-6 – 1E-2
• Zakres częstotliwości: 42-1005MHz
• Poziom wyjściowy: 35-100 dBmV, +/- 3dB MER 20-40dB, +/- 0.5 dB
• Konstelacja: 16QAM, 32QAM, 64QAM, 128QAM, 256 QAM

DVB-C2

• Stopa błędu (BER): CBER: 1E-7 – 1E-3 LBER: 1E-9 – 1E-5
• Zakres częstotliwości: 42-1005MHz
• Poziom wyjściowy: 30-100 dBmV, +/- 2dB MER 5-35dB, +/- 0.5 dB
• Konstelacja: 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM
