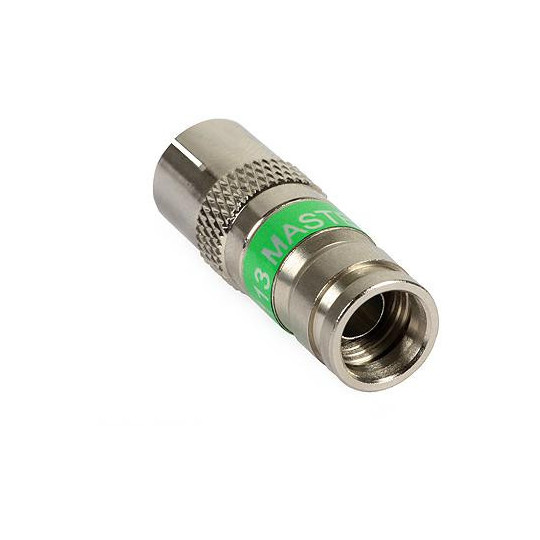

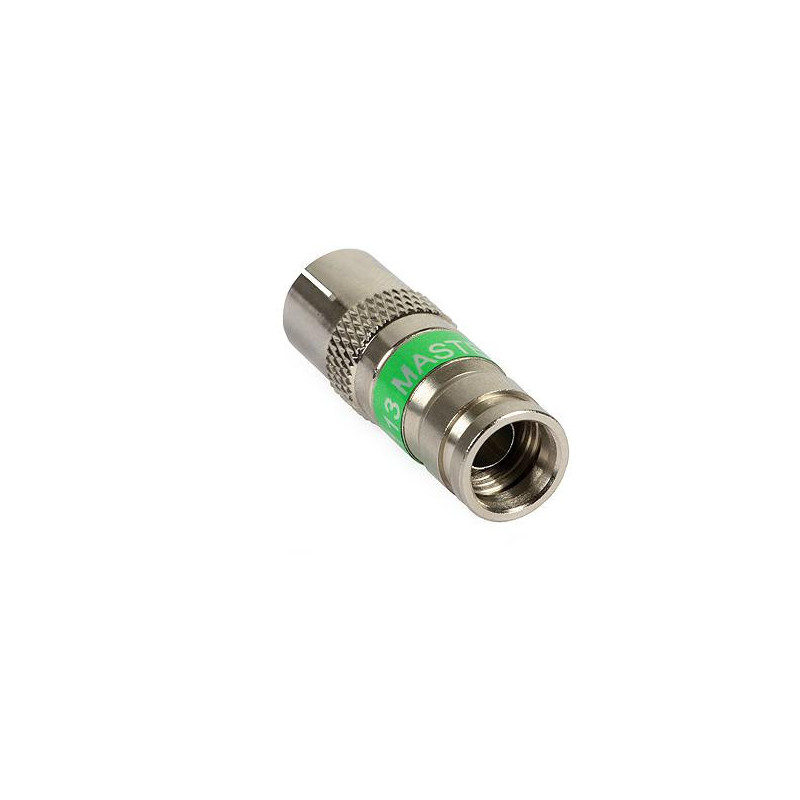

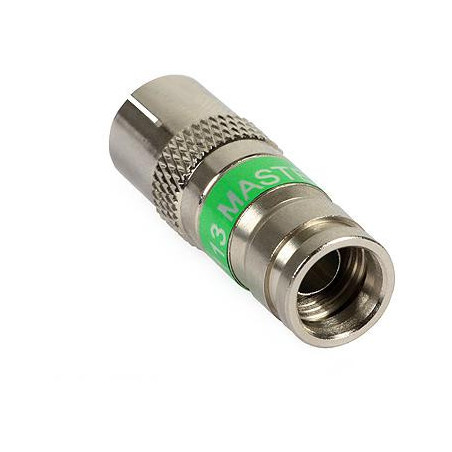

Gniazdo antenowe kompresyjne IEC-f 113 MASTER na przewód Triset-113

Przeznaczenie

Monolityczne, wykonane z mosiądzu pokrytego niklem, gniazdo IEC kompresyjne E3006 przeznaczone jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Cechy wyróżniające:

• szerokie pasmo pracy,
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• złącze stanowi monolit,
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113,
• konstrukcja tego złącza chroniona jest licznymi patentami,
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

Specyfikacja techniczna:

• Impedancja [Ω]: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: IEC proste (gniazdo)
• Wielkość [mm]: 8.4
• Rodzaj montażu: Kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK
• Przygotowanie przewodu [mm]: 8 - żyła centralna / 6.4 - dielektryk / 6.4 - ekran
